Compute Module 4 Industrial IoT Base Board, für alle Varianten von CM4
Produktinformationen "Compute Module 4 Industrial IoT Base Board, für alle Varianten von CM4"
Kurzbeschreibung: Compute Module 4 Industrial IoT Base Board, Für alle Varianten von Raspberry Pi CM4
Unterstützung des globalen 5G/4G/3G/2G-Zellfunks**, PoE Ethernet, Industrielle Steuerung
Ideal für verschiedene industrielle IoT-Anwendungen

| Rohes Basisboard | Mini-Computer-Kit | Mini-Computer-Kit + 4G-Modul | |
|---|---|---|---|
| CM4 Industrial IoT Board | √ | √ | √ |
| Metalles Gehäuse | √ | √ | |
| Kühlventilator mit 5000 U/min | √ | √ | |
| 12V 2A Netzteil | √ | √ | |
| Schraubenzieher und Schrauben | √ | √ | |
| 4G-Modul | √ | ||
| Antenne | √ | ||
| Antennenkabel | √ |

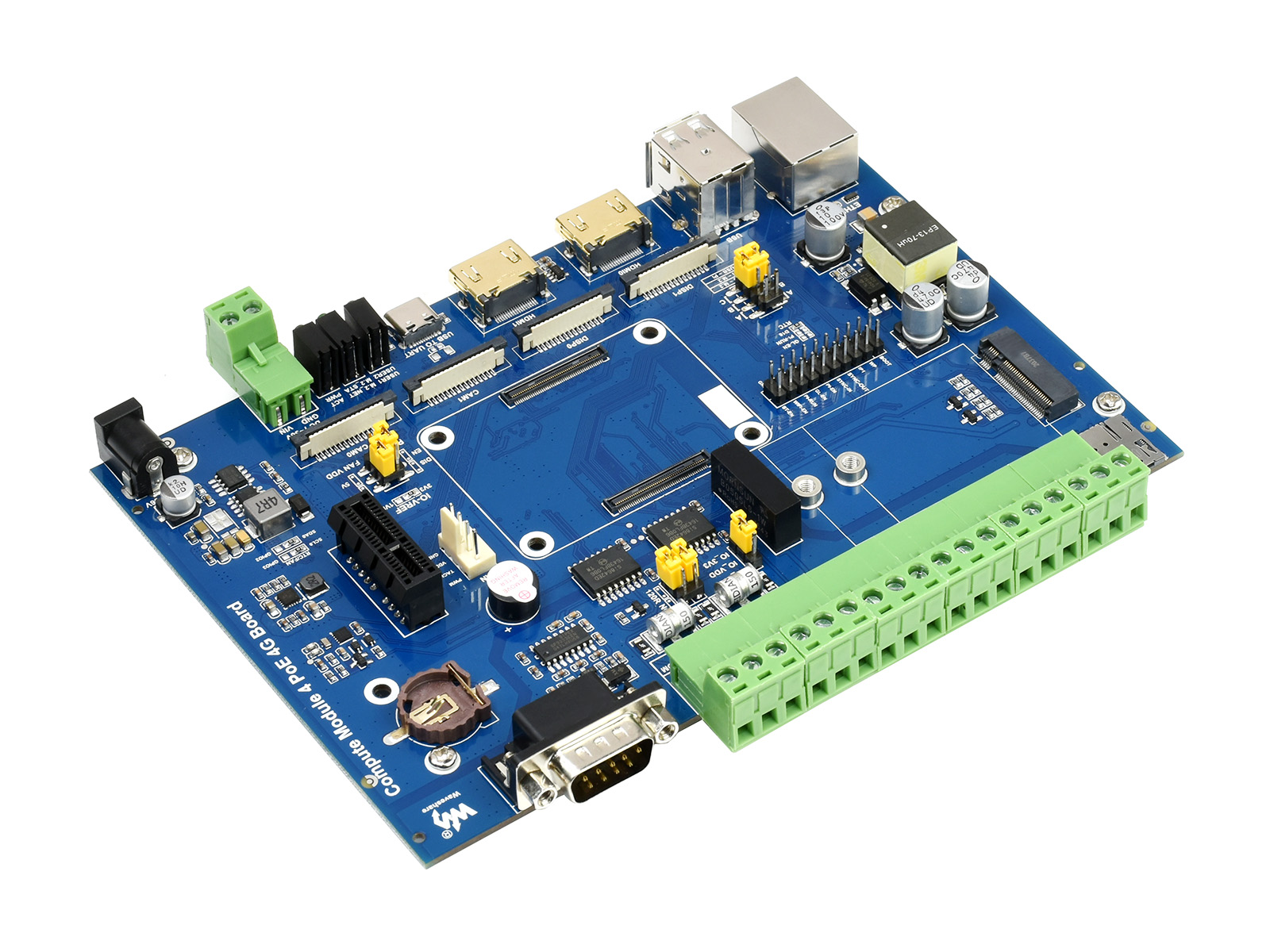

Das Compute Module 4 PoE 4G Board ist ein IoT-Basisboard in Industriellen Qualität, das für den Raspberry Pi Compute Module 4 entwickelt wurde (nicht im Lieferumfang enthalten). Es verfügt über Kommunikationsfunktionen, einschließlich des globalen 5G/4G/3G/2G-Zellfunks und PoE Ethernet. Es gibt auch verschiedene industrielle isolierte Schnittstellen wie CAN, RS485, RS232, ADC und GPIO, was es zu einer idealen Wahl für verschiedene industrielle IoT-Anwendungen macht. Im Vergleich zur CM3-Version bietet diese leistungsstärkere Verarbeitungsleistung.
- Kompatibel mit allen Varianten des Raspberry Pi Compute Module 4
- M.2-Slot zum Anschluss eines separaten Kommunikationsmoduls, Unterstützung des globalen 5G/4G/3G/2G-Zellfunks
- 10/100M/1000M Auto-Negotiation Ethernet-Port, mit PoE aktiviert
- USB-HUB, ermöglicht den Anschluss weiterer USB-Geräte
- USB-zu-UART, für serielle Debugging
- Bietet verschiedene industrielle isolierte Schnittstellen: CAN, RS485, RS232, ADC, GPIO, RTC
- Mehrere video-bezogene Anschlüsse wie HDMI, DSI, CSI
- LED-Anzeigen zur Überwachung des Betriebsstatus
| CM4-Sockel | geeignet für alle Varianten des Compute Module 4 |
|---|---|
| Netzwerk | Gigabit Ethernet RJ45-Anschluss, integriert 802.3af-konforme PoE-Schaltung (5V/2,5A) |
| M.2 B KEY, unterstützt 5G / 4G-Modul | |
| SIM-Kartensteckplatz, unterstützt Nano-SIM-Karte für 4G/3G/2G-Kommunikation | |
| Anschluss | Isoliertes RS485, Isoliertes RS232, PCIe Gen 2 x1, I2C, ADC, GPIO |
| USB | Dual USB 2.0 Typ A |
| Anzeige | Dual MIPI DSI-Anzeigeports (15poliger 1,0mm FPC-Anschluss) |
| Kamera | Dual MIPI CSI-2 Kameraports (15poliger 1,0mm FPC-Anschluss) |
| Video | Dual HDMI-Ports, unterstützt 4K 30fps-Ausgabe |
| RTC | Echtzeituhr mit Batteriehalter und der Fähigkeit, das Compute Module 4 zu wecken |
| Speicher | MicroSD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten |
| Ventilatoranschluss | ermöglicht Geschwindigkeitsanpassung und -messung, 5V / 12V Eingang |
| Stromeingang | 7V~36V breiter Bereich |
| Abmessungen | 160 × 114mm |
| CM4 Basisboard | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH | 40PIN GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Ventilator Anschluss | Strom Eingang | Eigenschaften | |
NANO A | √ | 2.0×1 | ×1 | 5V | CM4 Größe | |||||||
NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4 Größe | ||||
NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | An Bord Kamera | |||||
mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40PIN LCD-Anschluss | ||
Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | Dual ETH | ||||||
Binokulare Kamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | Dual 8MP Kameras | |||||
4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | Dual ETH | ||||
WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 Dual ETH | |
Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G Unterstützung | ||
IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G UnterstützungRS232RS485ADC | |
PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232RS485 |
PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
Raspberry Pi offiziell | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
Drahtlose Basis | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G Unterstützung RS485 CAN Hutschiene | |||
UPS Drahtlose Basis | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G Unterstützung RS485 CAN Hutschiene | |||
NAS Mini-Computer | ×2 | √ | M.2 M×2/ Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | Dual M.2 M KEY Slots | |||
5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD Touchscreen | ||||||||
13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Es gibt nur einen PoE-Anschluss auf dem offiziellen Raspberry Pi IO-Board ohne PoE-Schaltung, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO-Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||
Standard CM4-Sockel, Geeignet für alle Varianten des Compute Module 4

Verschiedene Schnittstellen einschließlich: M.2/CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485

Geeignet für Raspberry Pi-Anwendungen, bei denen mehrere Peripheriegeräte erforderlich sindoder andere industrielle Kontexte

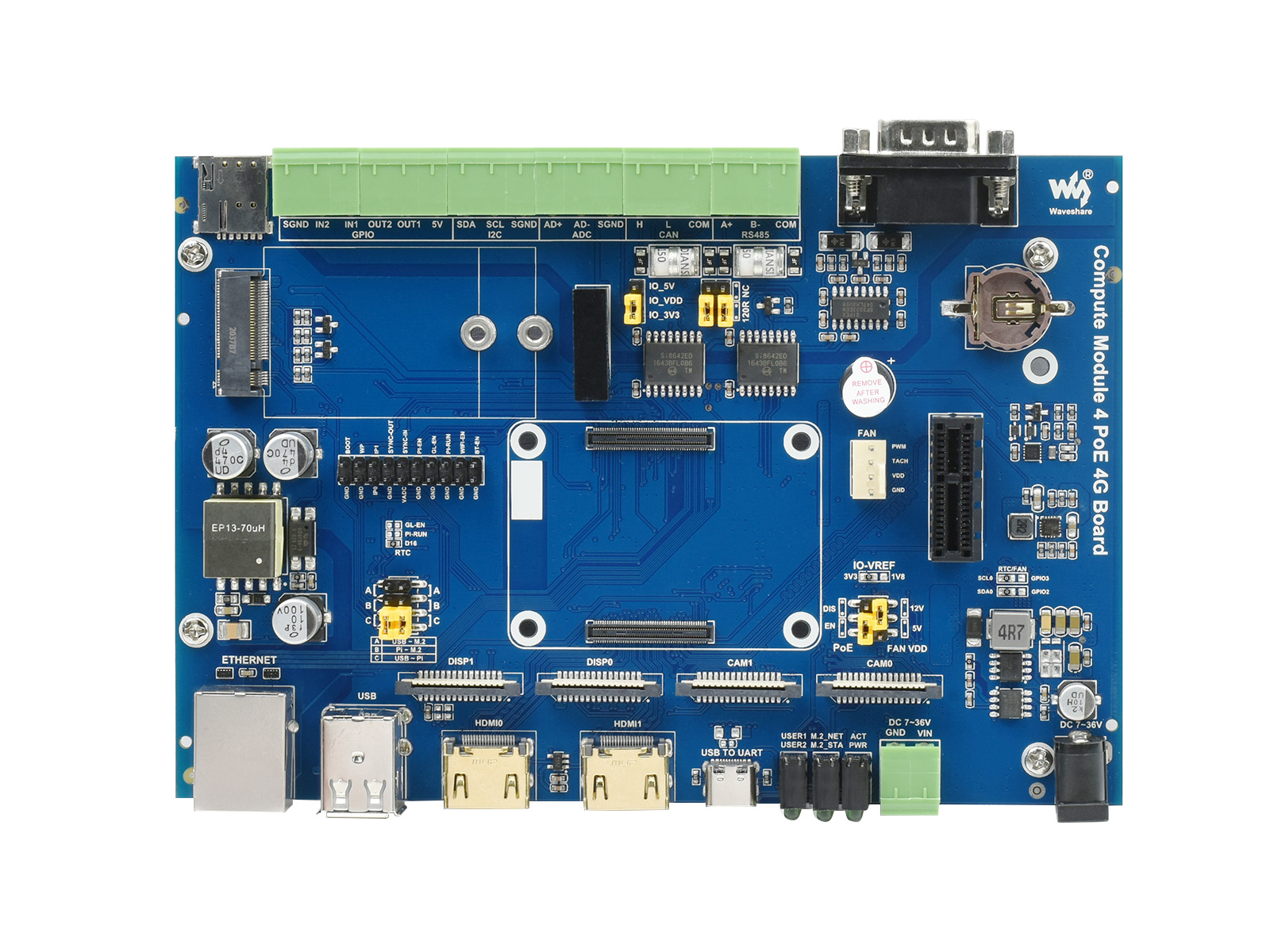

- Compute Module 4 Sockel zum Anschluss des Raspberry Pi Compute Module 4
- Stromeingang 7-36V breiter Bereich Netzteil
- CM4 Statusanzeige rot: Raspberry Pi Stromanzeige grün: Raspberry Pi Betriebsstatusanzeige
- M.2 Statusanzeige rot: Aktivierungsanzeige grün: Betriebsstatusanzeige
- Benutzer-LED praktisch für I/O-Ausgangstests oder Überwachung des Programmstatus
- USB-zu-UART für serielle Debugging
- HDMI Dual HDMI-Ports, unterstützt Dual 4K 30fps-Ausgabe
- USB 2.0 Dual USB 2.0-Ports, zum Anschluss von USB-Geräten
- RJ45 Gigabit Ethernet 10/100/1000M Auto-Negotiation Gigabit Ethernet-Port, mit PoE Power Over Ethernet-Funktionen
- M.2-Slot zum Anschluss von 5G/4G-Kommunikationsmodulen
- SIM-Kartensteckplatz unterstützt Nano-SIM-Karte für 4G/3G/2G-Kommunikation
- RTC Echtzeituhr-Batteriefach unterstützt CR1220 Knopfzelle
- PCIe Gen 2 × 1 Sockel
- Ventilatoranschluss zum Anschluss von Kühlventilatoren, ermöglicht Geschwindigkeitsanpassung und -messung
- Buzzer
- DISP Dual MIPI DSI-Anzeigeports
- CAM Dual MIPI CSI-Kameraports
- Isoliertes GPIO ermöglicht Steuerung / Erkennung von Geräten über GPIO
- Isoliertes I2C ermöglicht Steuerung / Lesen von Geräten über I2C
- Isoliertes ADC ADC-Differenzeingang
- Isolierte CAN-Schnittstelle
- Isolierte RS485-Schnittstelle
- Isolierte RS232-Schnittstelle

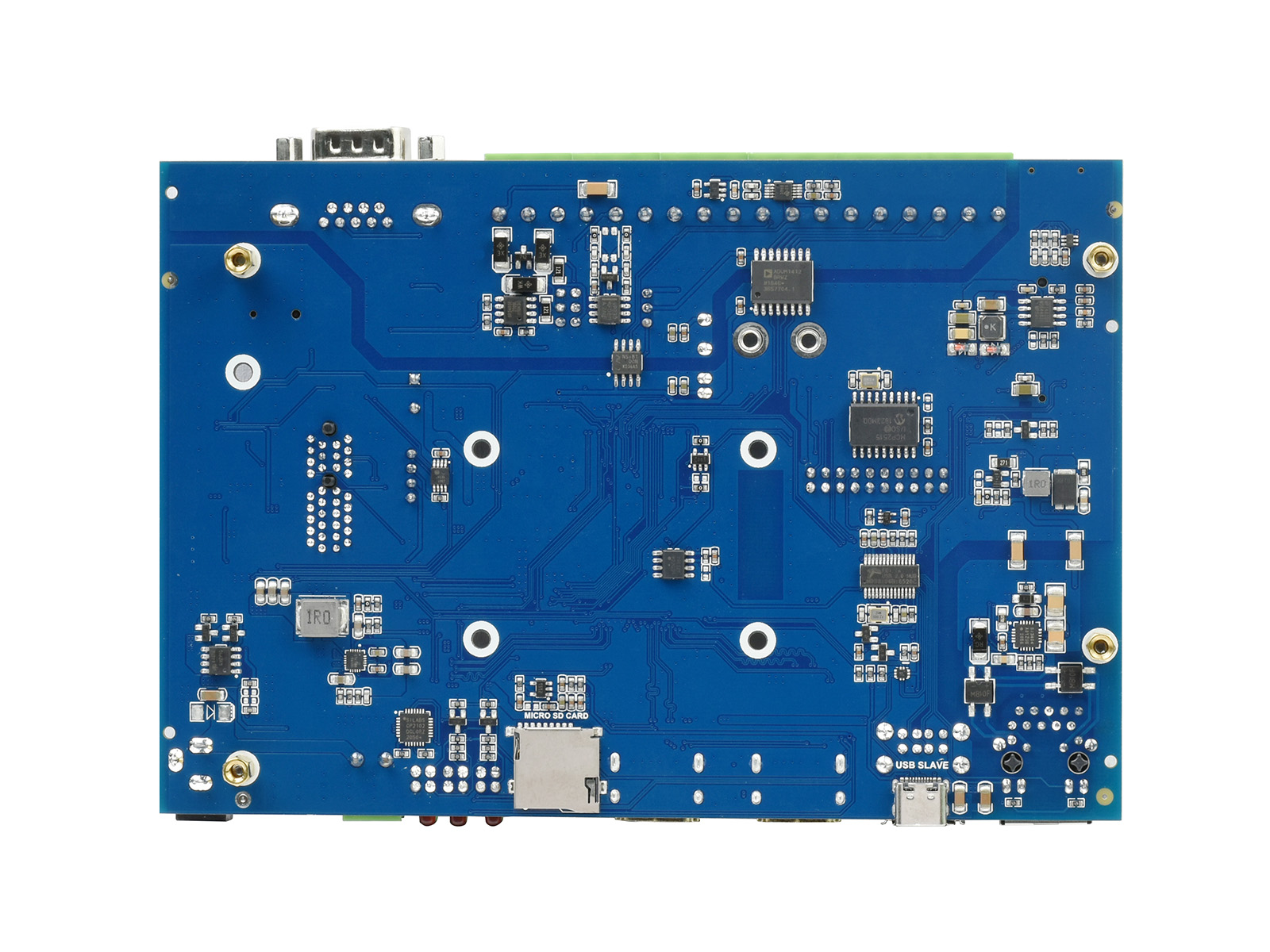

- Micro-SD-Kartensteckplatz (Unterseite) Stecken Sie eine Micro-SD-Karte mit vorinstalliertem System ein, um das Compute Module 4 Lite zu starten
- USB-C-Programmieranschluss (Unterseite) ermöglicht das Brennen von Systemabbildern in Compute Module 4 eMMC-Varianten


* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- Compute Module 4 PoE 4G Board x1
